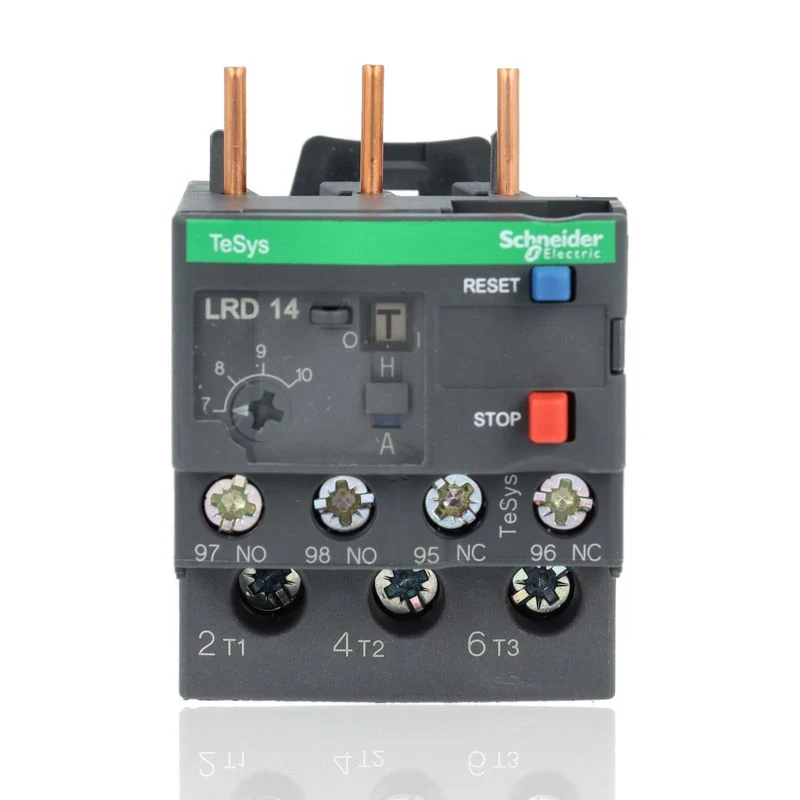

SCHNEIDER LRD14 - Relè sovraccarico termico per motore TeSys - 7...10 A - Classe 10A

SCHNEIDER - LRD14

Relè sovraccarico termico per motore TeSys - 7...10 A - Classe 10A SCHNEIDER (LRD14) - Scopri qualità e affidabilità.

Il relè di sovraccarico termico LRD14, parte della famiglia TeSys di Schneider Electric, rappresenta un'eccellenza nella protezione dei motori.
Progettato per operare in sinergia con il contattore TeSys D, il LRD14 offre sicurezza per motori fino a 4kW a 400V.
Caratteristiche:

1. Protezione Termica: Grazie al campo di regolazione termica di 7-10A e alla classe di intervento di 10A, garantisce il corretto funzionamento e la durata dei motori.
2. Protezione da Squilibrio di Fase: Riduce al minimo il rischio di danni ai motori e agli apparecchi collegati.
3. Facilità d'Uso e Manutenzione: Dotato di pulsanti di test e reset manuali, oltre a un reset automatico, il LRD14 offre una gestione semplice e intuitiva.
   Inoltre, il contatto ausiliario di sgancio e l'indicatore meccanico consentono un monitoraggio preciso delle condizioni operative.
4. Certificazioni Internazionali e Conformità: Il LRD14 è certificato secondo diversi standard internazionali (IEC, UL, CSA, CCC, EAC) e approvato per l'uso in ambienti marittimi. Inoltre, la conformità a Green Premium (RoHS/REACH) testimonia l'impegno verso la sostenibilità ambientale.

Caratteristiche specifiche:

• Tipo di rete: CA-DC
• Classe di sgancio per sovraccarico termico: classe 10A conforme a IEC 60947-4-1
• Campo di regolazione protezione termica: 7…10 A
• Tensione nominale di isolamento [Ui]:
  Circuito di potenza: 600 V conforme a CSA
  Circuito di potenza: 600 V conforme a UL
  Circuito di potenza: 690 V conforme a IEC 60947-4-1


• Frequenza di rete: 0...400 Hz
• Soglia di sgancio: 1,14 +/-0,06 Ir conforme a IEC 60947-4-1
• Composizione contatto ausiliario: 1 NO + 1 NC
• Corrente termica convenzionale in aria [Ith]: 5A per circuito segnalazione
• Corrente ammessa:
  3 A a 120 V AC-15 per circuito segnalazione
  0,22 A a 125 V DC-13 per circuito segnalazione
• Tensione nominale di impiego [Ue]: 690 V "CA" 0...400 Hz per Circuito di potenza conforme a IEC 60947-4-1
• Calibro del fusibile associato:
  4 A gG for circuito segnalazione
  4 A BS for circuito segnalazione
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
• Sensibilità mancanza di fase: Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0
• Connessioni – morsetti:
  Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile senza terminazione cavo
  Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile con terminazione cavo
  Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² solido
  Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1,5…10 mm² flessibile senza terminazione cavo
  Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm² flessibile con terminazione cavo
  Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…6 mm² solido
• Coppia di serraggio:
  Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite
  Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite


• Tenuta climatica: Conforme a IACS E10
• Grado di protezione: IP20 conforme a IEC 60529
• Temperatura ambiente di funzionamento: -20…60 °C senza riduzione conforme a IEC 60947-4-1
• Temperatura di stoccaggio: -60/+70 °C
• Tenuta al fuoco: V1 conforme a UL 94
• Robustezza meccanica:
  Vibrazioni: 6 Gn conforme a IEC 60068-2-6
  Urti: 15 Gn per 11 ms conforme a IEC 60068-2-7
• Resistenza dielettrica: 1,89 kV a "50 Hz" conforme a IEC 60947-1


• Supporto di montaggio:
  Piastra, con accessori specifici
  Rail, con accessori specifici
  Sotto il contattore

• Dimensioni e peso (larghezza, altezza, profondità): 66x45x70 mm
• Peso: 0,124 kg

EAN

3389110346817
